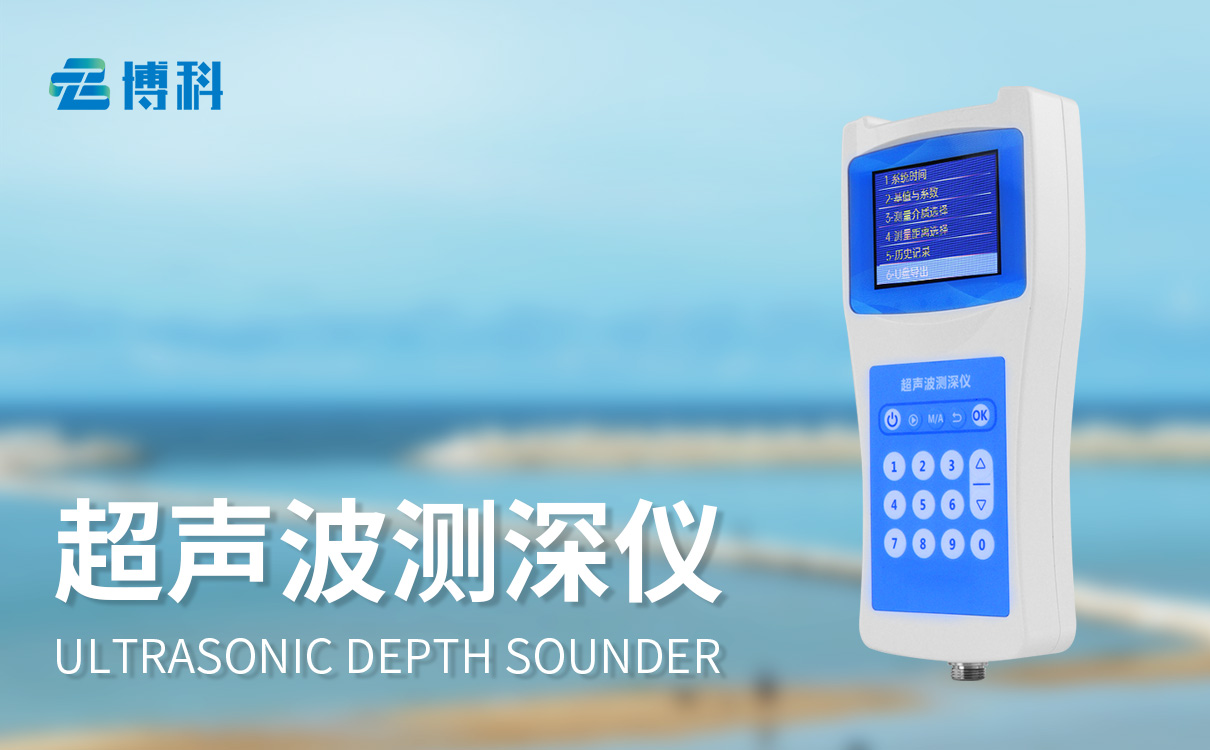

　　在水利工程、海洋開發、航道疏浚以及水下考古等眾多領域，精確測量水下地形至關重要。超聲波測深儀憑借其高效、準確的測量特性，成為水下地形測量的常用設備。然而，不同的水下環境和測量需求，要求超聲波測深儀能夠靈活應對各種復雜情況。那么，超聲波測深儀究竟怎樣應對多類型水下地形測量呢?

　　針對不同水域環境的適應性調整

　　淺水區測量：淺水區的特點是水深較淺，水流情況相對復雜，可能存在較多的水草、雜物等干擾。在這種環境下使用超聲波測深儀，首先要選擇合適的測量頻率。較高頻率的超聲波在淺水區具有更好的分辨率，能夠更準確地測量出微小的地形變化。例如，對于水深在 1 - 10 米的淺水區，可選用頻率在 200kHz - 500kHz 的超聲波測深儀。同時，要注意調整測量的時間間隔，由于淺水區地形變化可能較為頻繁，適當縮短測量時間間隔，能夠更密集地獲取數據，從而更精確地描繪水下地形。此外，為避免水草等雜物對超聲波傳播的干擾，可采用特殊的換能器保護裝置，或者對測量數據進行濾波處理，去除因雜物干擾產生的異常數據。

　　深水區測量：深水區測量面臨著水深大、水壓高以及信號衰減嚴重等挑戰。此時，需要選擇功率較大、抗干擾能力強的超聲波測深儀。較低頻率的超聲波在深水中傳播時衰減相對較小，更適合長距離測量。例如，在測量幾百米甚至數千米的深海地形時，通常選用頻率在 20kHz - 50kHz 的超聲波測深儀。為了保證測量精度，要對超聲波在深水中的傳播速度進行精確校準。因為水溫、鹽度和壓力等因素會影響超聲波的傳播速度，通過實時測量這些參數，并根據相應的公式對傳播速度進行修正，能夠有效提高測量的準確性。此外，為了應對深水區的高壓環境，超聲波測深儀的換能器等關鍵部件需要具備良好的抗壓性能，確保設備在深水中正常工作。

　　河流、湖泊等內陸水域測量：河流和湖泊的水下地形受到水流、泥沙淤積以及季節性變化等因素的影響。在河流測量中，由于水流速度可能較快，會對超聲波傳播產生一定影響。此時，可采用具有水流速度補償功能的超聲波測深儀，通過測量水流速度，并根據水流方向?qū)y量數據進行修正，從而得到準確的水深數據。對于湖泊，要考慮到不同季節水位的變化以及可能存在的分層現象。在測量前，需要對湖泊的水文特性進行充分了解，根據水位變化調整測量范圍和參數。同時，對于湖泊中可能存在的溫度分層現象，要考慮其對超聲波傳播速度的影響，通過多點測量溫度，并進行相應的速度修正，以提高測量精度。

　　應對不同地形地貌的測量策略

　　平坦地形測量：對于相對平坦的水下地形，如一些淺海的沙質海底或大型湖泊的平坦湖底，測量重點在于保證測量的覆蓋范圍和數據的均勻性。可以采用沿一定規則的測線進行測量，如平行線測線或網格狀測線。在測量過程中，合理設置測量間距，既要保證能夠準確反映地形的整體趨勢，又要避免測量數據過于密集導致數據冗余。例如，對于大面積平坦地形，測量間距可設置為 5 - 10 米。同時，利用超聲波測深儀的自動記錄和數據處理功能，快速生成地形剖面圖和等高線圖，直觀展示水下地形。

　　復雜地形測量：復雜地形包括礁石、溝壑、陡坡等，測量難度較大。在面對這些地形時，需要提高測量的分辨率和靈活性。首先，減小測量間距，對于礁石和溝壑等地形，測量間距可縮小至 1 - 2 米，以便更細致地捕捉地形變化。其次，采用多角度測量方法，除了垂直向下測量外，可適當增加傾斜測量角度，從不同方向獲取地形信息，避免因超聲波反射角度問題而遺漏地形細節。例如，在測量礁石群時，通過傾斜測量能夠更全面地了解礁石的形狀和分布。此外，對于陡坡地形，要注意測量過程中的信號接收問題，由于陡坡可能導致超聲波反射信號減弱或丟失，可適當增加測量次數，提高信號接收的可靠性，確保準確測量陡坡的坡度和深度。

　　特殊地形測量：一些特殊地形，如水下洞穴、暗礁等，對測量提出了更高的要求。對于水下洞穴，需要采用高精度的超聲波測深儀，并結合定位系統，精確測量洞穴的位置、大小和深度。在測量過程中，要特別注意超聲波在洞穴內的反射和折射情況，通過多次測量和數據分析，準確判斷洞穴的邊界和內部結構。對于暗礁，由于其隱藏在水下，不易被發現，除了提高測量分辨率外，還可結合聲吶成像技術，獲取暗礁的三維圖像，更直觀地了解暗礁的形狀和位置，為后續的航行安全或工程建設提供詳細的地形信息。

　　數據處理與分析以適應多類型測量需求

　　原始數據預處理：無論何種類型的水下地形測量，獲取的原始數據都可能存在噪聲和異常值。首先要對原始數據進行預處理，通過濾波算法去除因干擾產生的噪聲數據，如去除因船舶發動機振動、水流波動等引起的異常數據點。對于數據中的缺失值，可采用插值方法進行填補，根據相鄰測量點的數據特征，合理估算缺失值，保證數據的完整性。例如，對于線性變化的地形區域，可采用線性插值法;對于復雜地形區域，可采用更復雜的曲面擬合插值法。

　　地形建模與可視化：經過預處理的數據需要進行地形建模，以直觀展示水下地形。根據測量數據的特點和測量區域的范圍，選擇合適的建模方法。對于小范圍、高精度的測量區域，可采用三角網建模法(TIN)，它能夠精確地反映地形的細節變化。對于大范圍的區域，可采用規則格網建模法(GRID)，便于數據的存儲和分析。通過地形建模生成數字高程模型(DEM)，在此基礎上進行可視化處理，生成等高線圖、三維地形圖等。這些可視化成果不僅能夠直觀地展示水下地形，還便于分析地形特征，為工程設計、資源開發等提供決策依據。

　　與其他數據融合分析：為了更全面地了解水下地形，超聲波測深儀測量數據可與其他數據進行融合分析。例如，與地質數據結合，分析地形形成的地質原因;與水文數據結合，研究水流對地形的影響。通過多源數據融合，能夠深入挖掘水下地形與其他因素之間的關系，為相關領域的研究和應用提供更豐富、準確的信息。例如，在海洋資源勘探中，將超聲波測深儀測量的地形數據與地質勘探數據相結合，能夠更準確地判斷資源的分布情況。

　　超聲波測深儀通過針對不同水域環境進行適應性調整、采用不同的測量策略應對多樣地形地貌，并結合有效的數據處理與分析方法，能夠很好地滿足多類型水下地形測量的需求，為眾多領域的發展提供重要的地形數據支持。
